Rohrleitungsbrücke und Wartungssteg
Tonnage: –
Stahl- / Rohrleitungsbrücke und Wartungssteg für ein Betonsilo

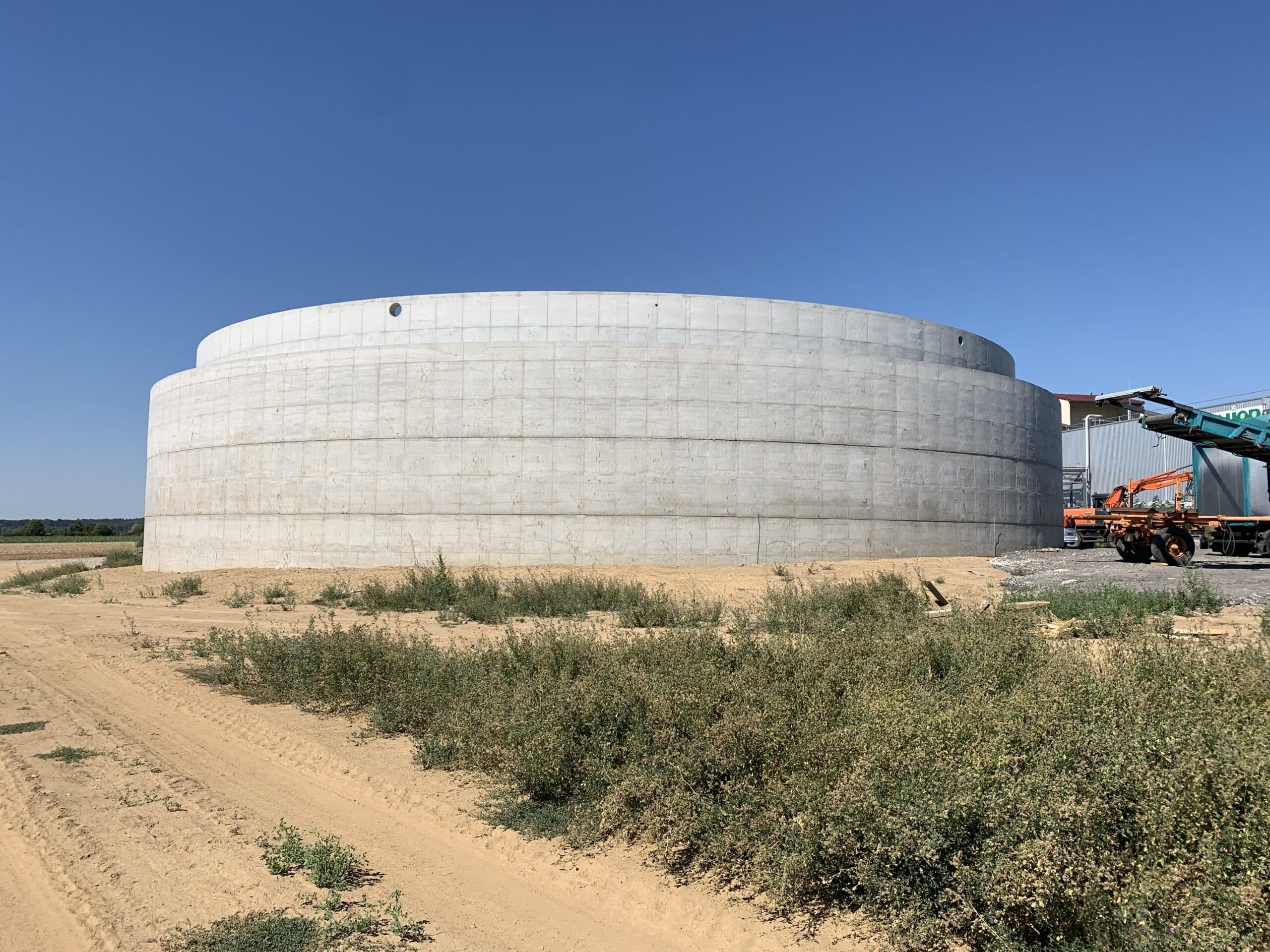

Wir danken der Fa. Bauer Holzenergie für dieses tolle Projekt. Das Bauvorhaben umfasste einen Wartungssteg mit einer verzinkten Rohrleitungsbrücke für ein Betonsilo.
Leistungsmerkmale: Herstellung, Lieferung und Montage eines verzinkten Wartungssteges. Stützen mit Kragarm sowie einseitigem Stahlgeländer.
Durchmesser 33,54 Meter

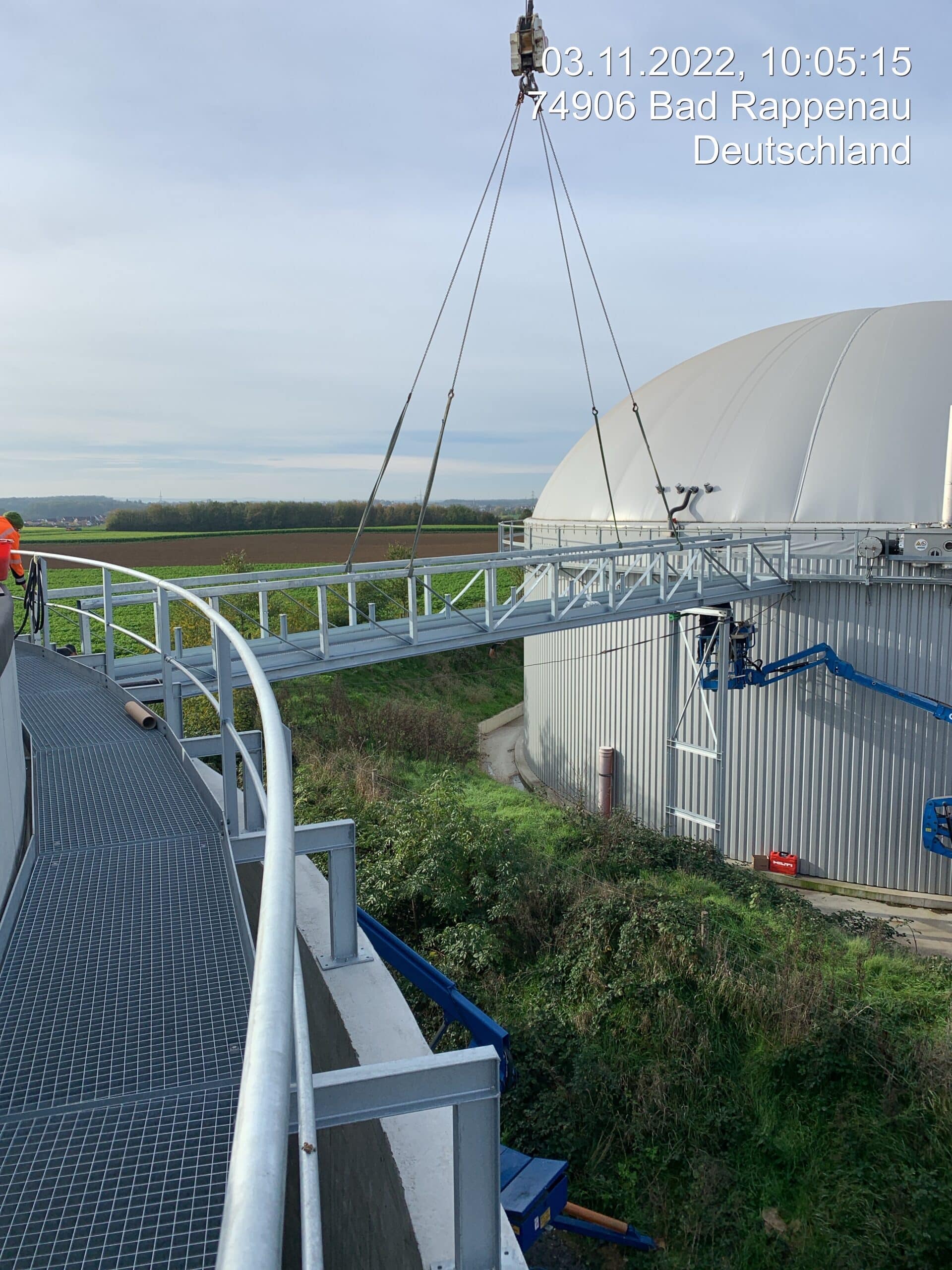

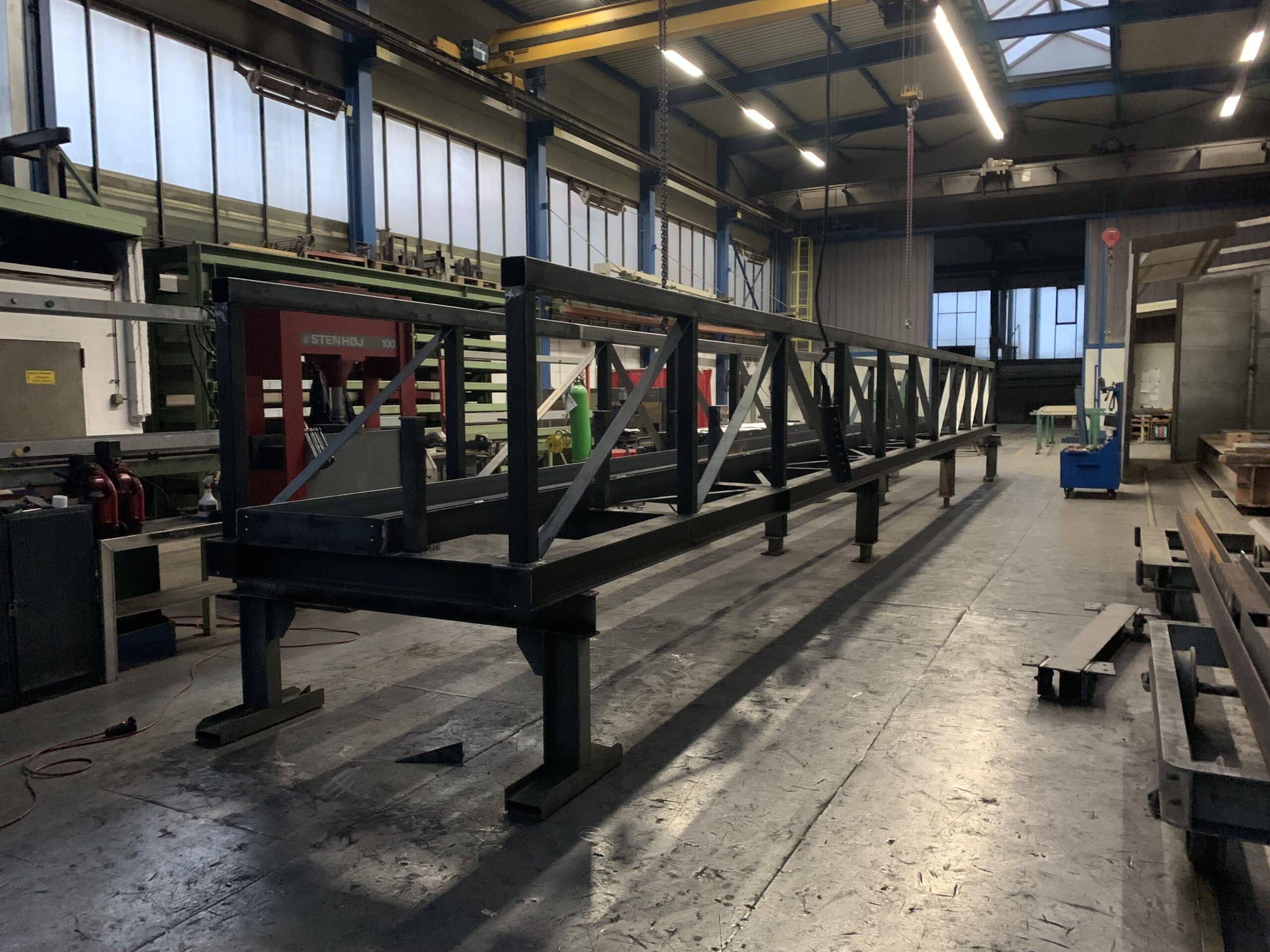

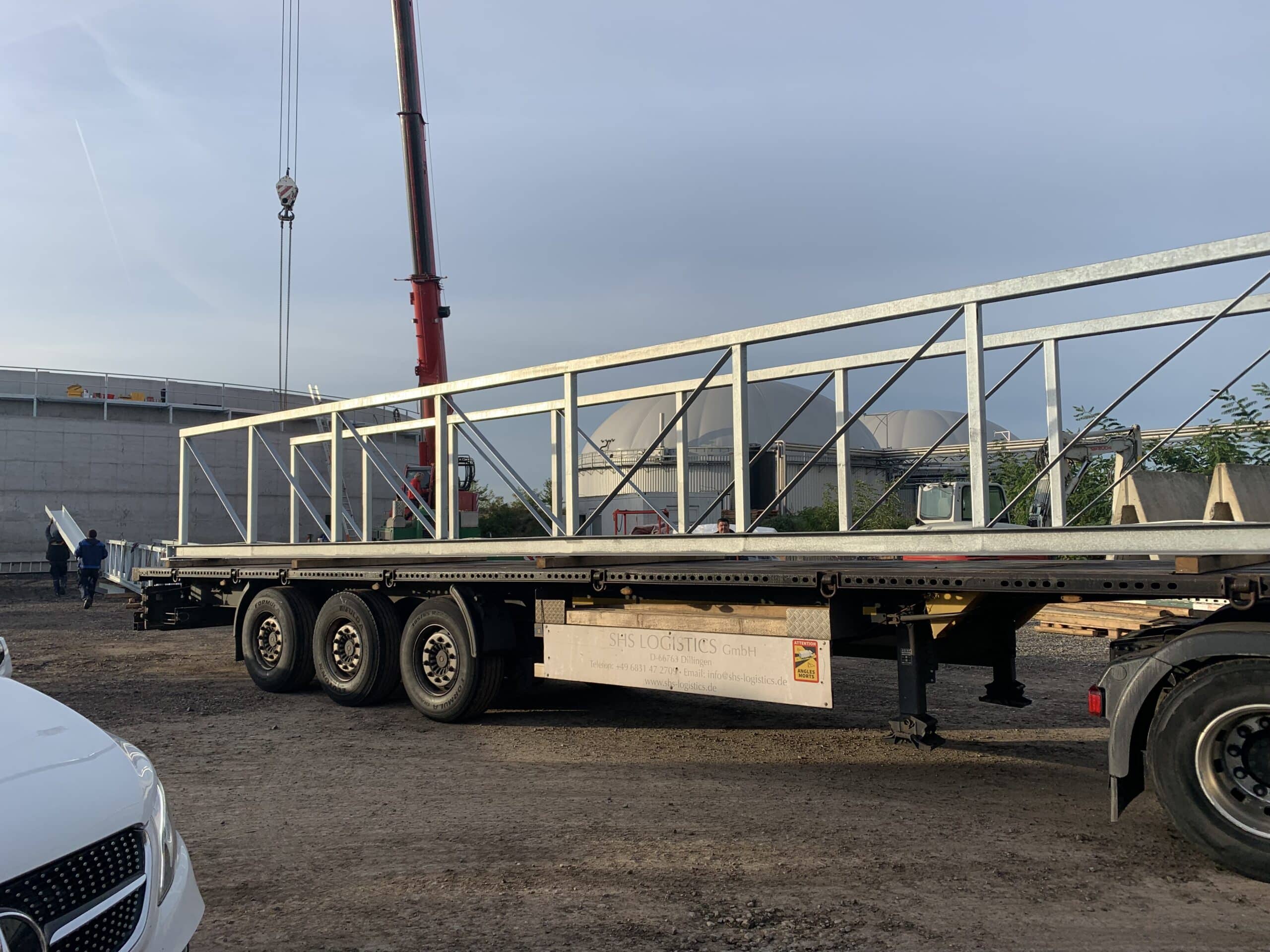

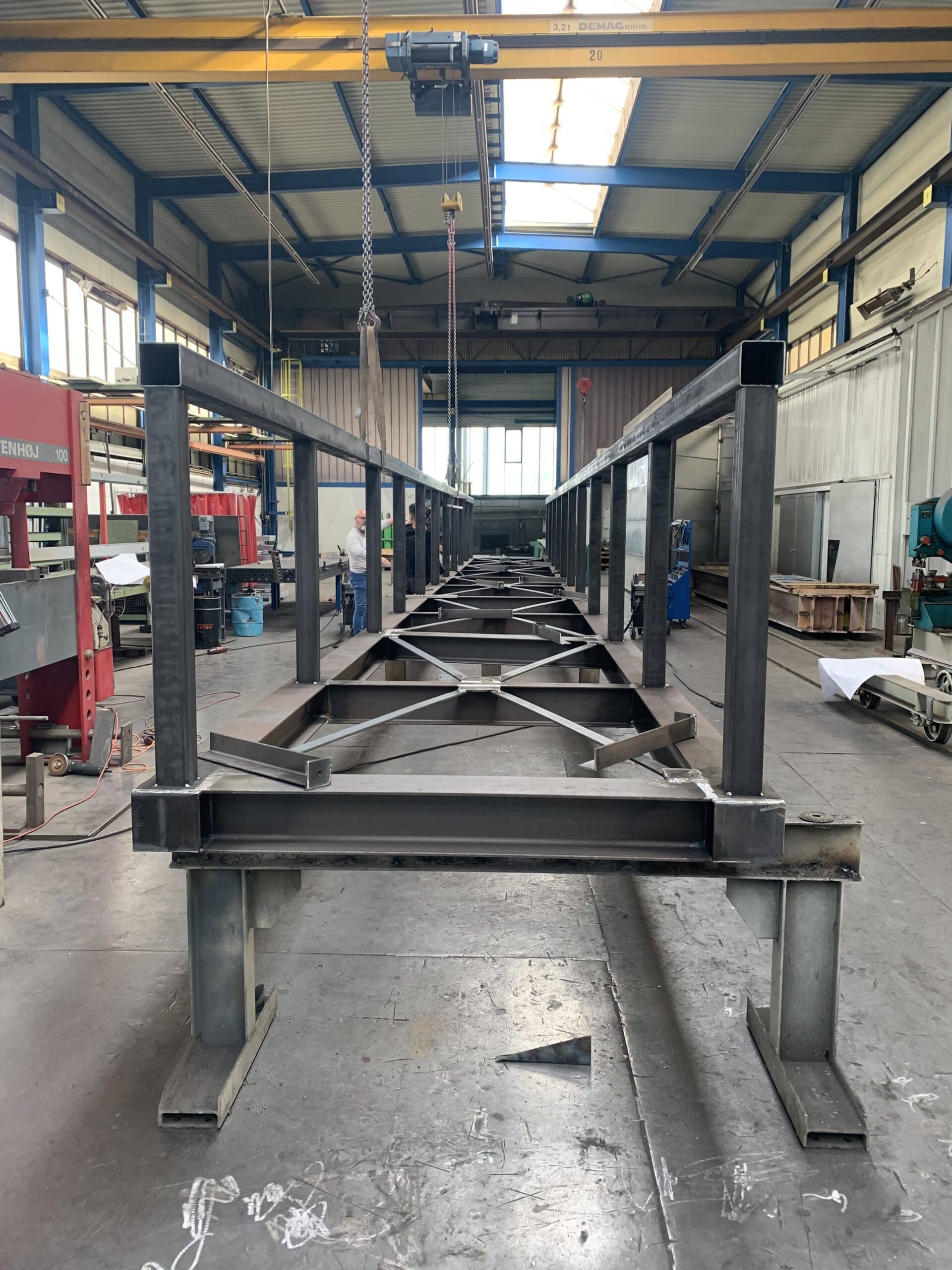

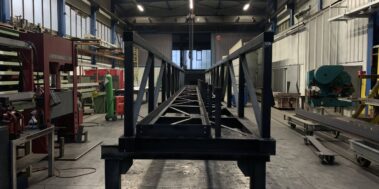

Die Lieferung und Montage der verzinkten Rohrleitungsbrücke mit Wartungssteg und Industrie-Geländer samt Gitterrostbelag und Auflagerahmen für die Brücke.
Lastannahmen
- Nutzlast-Steg: 250,00 kg/qm
- Nutzlast-Brücke: 100,00 kg/lfm

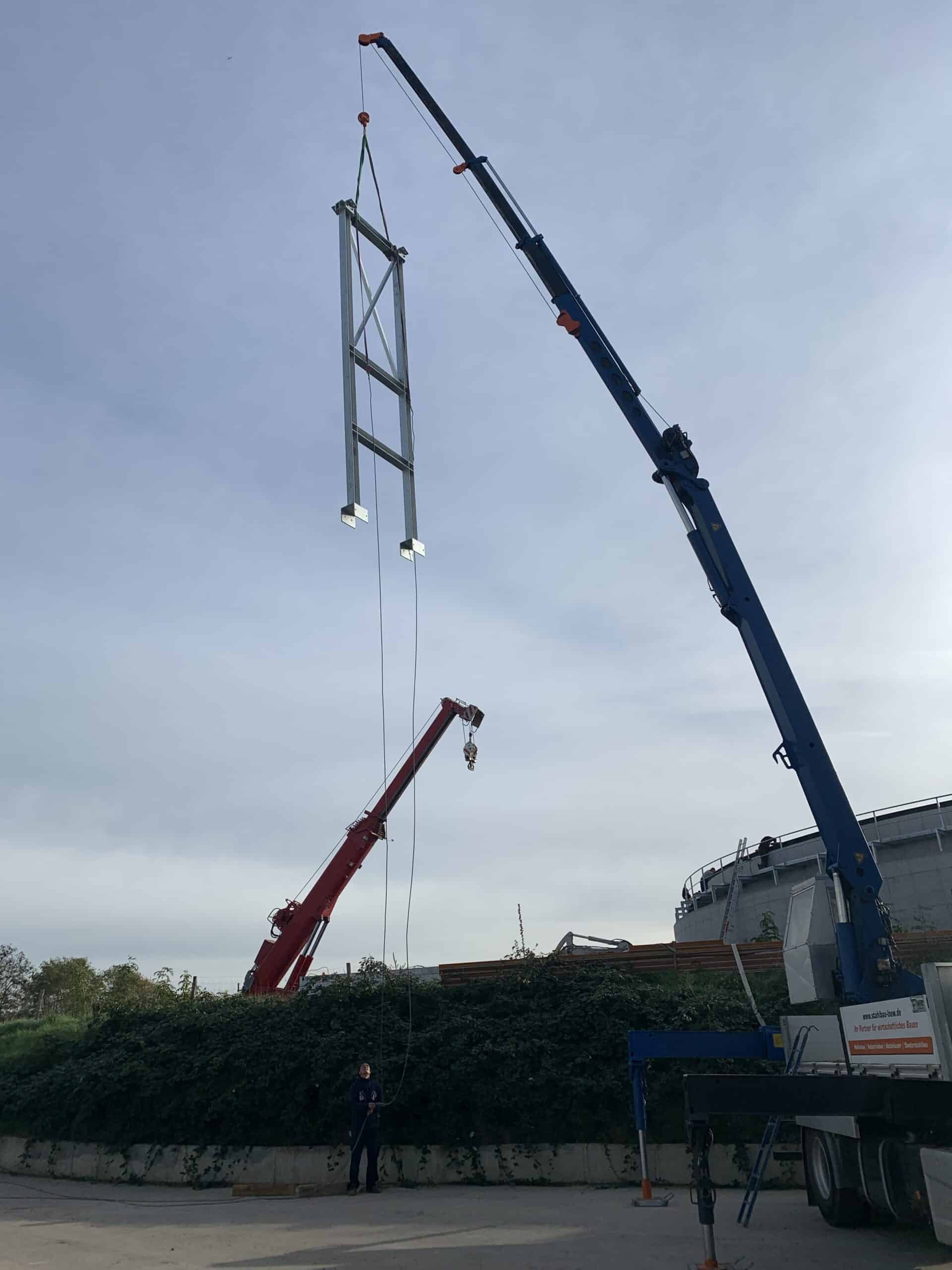

- Lastabtragung: 1 x H-Bock, 1x Betonsilo
Maße
- Länge: ca. 15,00 m
- Breite AK Stahlkonstruktion: 1,00 m
- Höhe: 1,00 m
- Breite Wartungssteg: 0,70 m
- H-Bock Höhe: ca. 6,00 m
